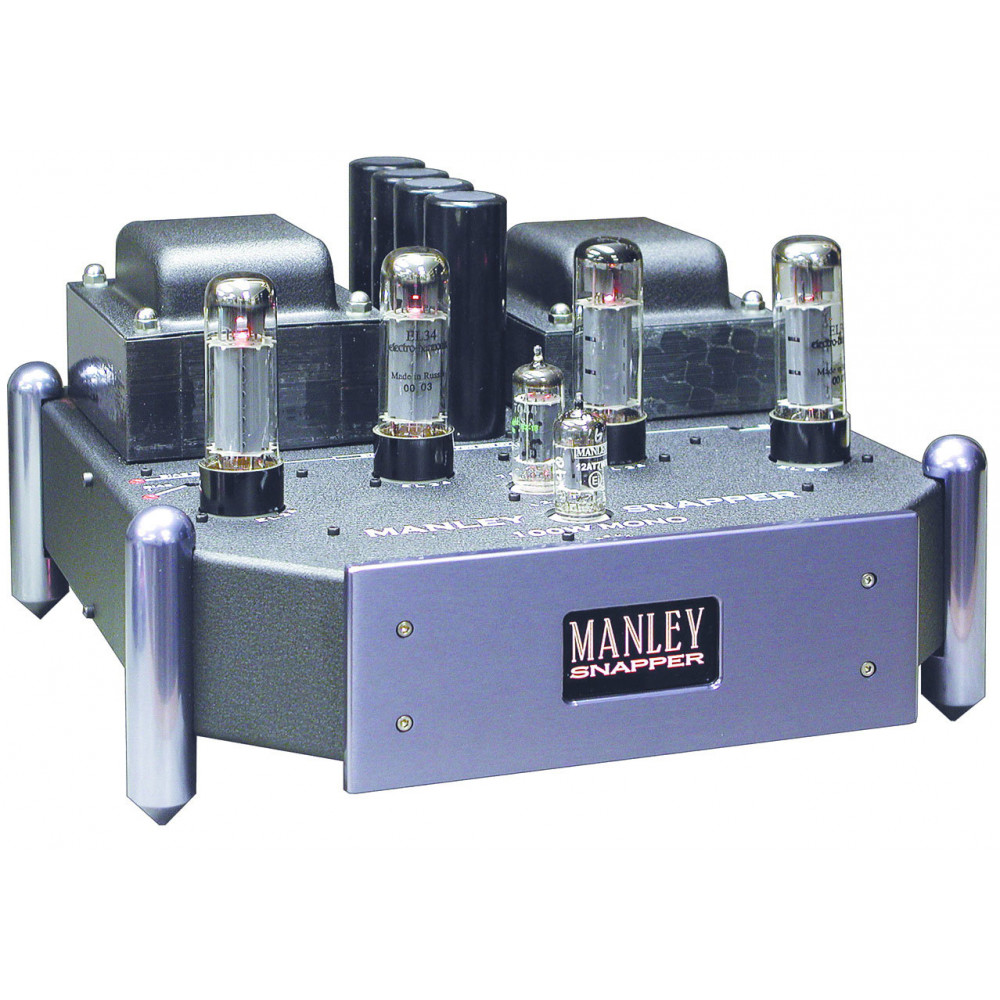

Сконструированные ведущим инженером Manley Labs Митчем Марголисом усилители-моноблоки Snapper отличается полностью дифференциальной схемой, включая входной (12AT7) и предоконечный (7044) каскады. Благодаря наличию входных разъемов XLR возможна реализация полностью балансного подключения, если предусилитель также обладает балансными выходами. При этом не требуется никаких дополнительных юстировок. Дифференциальная схема делает усилитель нечувствительным к колебаниям анодного питания. Огромная энергия (180 Дж), запасаемая в конденсаторах фильтра питания, значительно снижает влияние нагрузки на выходной каскад. Последний выполнен на лампах EL-34 в частично триодном (ультралинейном) режиме, который также менее зависим от колебаний нагрузки, чем чистый пентод.

Ценность самобалансирующейся схемы еще и в том, что небалансными входами RCA можно использоваться с не менее впечатляющими результатами.

Смещение ламп выходного каскада регулируется подстроечными резисторами, расположенными, как и контрольные гнезда, на верхней деке. Акустические разъемы – WBT повышенной надежности.

Результатом более чем трехмесячных экспериментов с прототипом стало появление трансформатора совершенно новой конструкции – это очень сложное устройство, обмотки которого состоят из 19 секций. Snapper способен выдавать 100 Вт мощности на частоте 10 Гц в течение неограниченного времени, а в частотном диапазоне 15 кГц - 40 кГц полная выходная мощность возрастает до 110 Вт.

Усилитель обладает прекрасными импульсной и фазочастотной характеристиками.

Внимание! Не допускается контакт выходных клемм для подключения АС с корпусом усилителя. Не допускается подача синфазных сигналов большой амплитуды на входные разъемы XLR.

Технические характеристики:

• входное сопротивление RCA: 475кОм
• входное сопротивление XLR: 15кОм (переключаемое на 600Ом для устройств, выпущенных до усилителя с серийным номером MSN524)
• входная чувствительность RCA: 750мВ на входе -> 110Вт на выходе
• входная чувствительность XLR, 15кОм: 1.5В на входе -> 110Вт на выходе
• входная чувствительность XLR, 600Ом: 2.4В на входе -> 110В на выходе (при условии 600Ом источника)
• коэффициент усиления RCA: заводская установка на 31дБ; диапазон: 29.5 - 34.5дБ
• коэффициент усиления XLR: заводская установка на 25дБ
• ООС: заводская установка на 9дБ общей ООС
• максимальная выходная мощность, 5Ом: 110Вт (1.5% КНИ, 1кГц)
• максимальная выходная мощность, 8Ом: 100Вт (1.5% КНИ, 1кГц)
• отношение “сигнал-шум”, 1Вт: обычно 90дБ A-взвешенный, 20Гц - 20кГц
• уровень собственных шумов: Обычно 105В = -77дБВ A-взвешенный; обычно 388В = -66дБВ невзвешенный
• динамический диапазон: 98дБ
• КНИ + уровень шума, 1Вт: < 0.1%
• диапазон воспроизводимых частот, 110Вт, полная мощность: 15Гц - 40кГц, ЛИНЕЙНАЯ передача
• диапазон воспроизводимых частот, 5Вт, 5Ом: 10Гц - 65кГц, ЛИНЕЙНАЯ передача, -3дБ, 100кГц
• рекомендуемая нагрузка: 5Ом
• действительное выходное сопротивление: 1.5Ом
• потребляемая мощность на холостом ходу: 170Вт (1.4A @120VAC)
• максимальная потребляемая мощность при полной нагрузке 110Вт: 336Вт (2.8A @ 120VAC)
• источник питания, установленный на заводе, рассчитан на страну-импортера и соответствует предъявляемым ею требованиям к электротехническому оборудованию
• частота сетевого напряжения: 50-60Гц
• входная лампа: 1x 12AX7 (+ выходные 6CA7) или 12AT7 (+ выходные EL34)
• драйверная лампа: 1x 7044 или 5687
• выходные лампы: 4x 6CA7 или EL34
• напряжение B+: 570В постоянного тока
• ток покоя выходных ламп: 30мА
• установите смещение (Bias) на 300мВ постоянного тока (mVDC); замеры нужно проводить между каждой контрольной точкой и землей
• подсветка логотипа: в устройствах, выпускавшихся до 5.2003 применялись 12В, 0.15A “лампочки-предохранители” (“Fuse-Lamp”) 0,25" х 1,25"; в устройствах, выпущенных после 5.2003 используется светодиодная (LED) подсветка, которая с бóльшей долей вероятности со временем не выгорит и прослужит дольше
• сетевой предохранитель: 220-240В – MDL или MDA 2A/250В SLO-BLO (медленно перегорающий предохранитель) 0,25" x 1,25"
• предохранитель B+: MDA 0,5A, 250В SLO-BLO (медленно перегорающий предохранитель), керамический, 0,25" x 1,25"
• размеры (ШхГхВ, см): 33 х 38 х 22
• вес брутто: 20,4кг/моноблок
